| Tên thương hiệu: | SJK |
| Số mẫu: | SMD 2520 MEMS 8008 19.200MHz |
| MOQ: | 3000 cái |
| Giá bán: | $0.55 - $0.65/pieces |
SJK8008 Máy dao động có thể lập trình
Mô hình: SJK8008 Series Low Power MHz MEMS Programmable Oscillator
Phạm vi tần số: 1~110MHz
Loại đầu ra: LVCMOS/HCMOS
Điện áp cung cấp: 1.8V ~ 3.3V
Độ ổn định tần số: ±20ppm
Kích thước: 2.0x1.6, 2,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm
Ứng dụng: Ethernet, USB, điện tử y tế, trung tâm dữ liệu, âm thanh & video, vv
| Thông số kỹ thuật và kích thước |
Tính năng của Máy dao động lập trình MEMS điện năng thấp MHz Serial SJK8008
Phạm vi tần số từ 1MHz đến 110MHz
Sự ổn định tần số tuyệt vời thấp đến ± 20ppm
Năng lượng tiêu thụ thấp 3,5mA ở 1.8V
Chế độ chờ để kéo dài tuổi thọ pin
Thời gian khởi động nhanh 5ms
Loại đầu ra LVCMOS/HCMOS
Kích thước 2.0 x 1.6, 2,5 x 2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm
Đặt tự động và hàn dòng lại
Ứng dụng: DSC, Ethernet, USB, SATA, IP Cam, điện tử y tế, âm thanh và video, trung tâm dữ liệu, vv
Phù hợp với RoHS / Không có Pb
Các thông số kỹ thuật điện tử của Máy dao động có thể lập trình MEMS điện năng thấp MHz dòng SJK8008
| Đồ/loại | SJK8008 |
| Loại đầu ra | LVCMOS/HCMOS |
| Phạm vi tần số | 1~110MHz |
| Điện áp cung cấp | 1.8V~3.3V |
| Sự ổn định tần số | ± 20ppm ~ ± 50ppm, hoặc chỉ định |
| Tiêu thụ hiện tại | 4.5mA tối đa. |
| Điện dự phòng | 4.3mA tối đa. |
| OE Disable hiện tại | 4.2mA tối đa. |
| Nhiệt độ hoạt động | -40~+85°C |
| Chu kỳ làm việc | 45 ~ 55% |
| Thời gian tăng / giảm | 2.5ns tối đa. |
| Voltage Vol (Max.) /Voh (Min.) | 10%Vcc /90%Vcc |
| Voltage Vil (Max.)/Vih (Min.) | 30%Vcc /70%Vcc |
| Khống chế kéo lên đầu vào | 150KΩ tối đa. |
| 2MΩ Min. (Pin1 Logic Low) | |
| Thời gian khởi động | 5ms tối đa. |
| Khả năng / Khóa thời gian | 130ns tối đa. |
| Thời gian tiếp tục | 5ms tối đa. |
| RMS Period Jitter | 3pS tối đa. |
| Tiêu điểm đến đỉnh thời kỳ Jitter | 30pS tối đa. |
| RMS Phase Jitter (12KHz ~ 20MHz) | 2pS tối đa. |
| Nhiệt độ lưu trữ | -60 ~ + 150 °C |

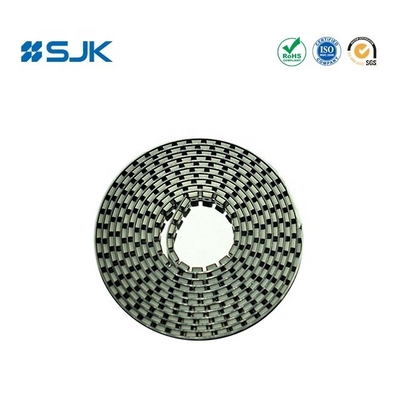

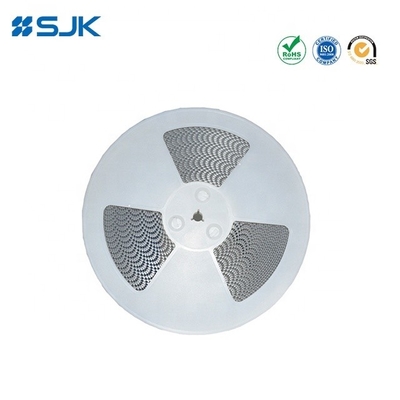

| Đơn vị đóng gói | 2016 /2520 /3225: 3000pcs./reel 5032 /7050: 1000pcs./reel |

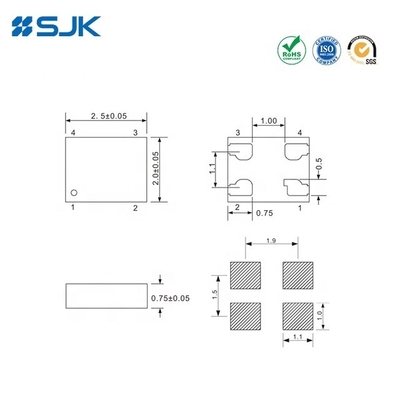

Chức năng và kích thước chân:
Lưu ý: Các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước. Xin hãy xác nhận với kỹ sư bán hàng của chúng tôi cho tập tin PDF.
