| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-3J |
| MOQ: | 3000 chiếc |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 3K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |
SMD 3225 LVPECL hỗ trợ dao động khác biệt 10 ~ 250MHz ± 50ppm
Đặc điểm
Lượng đầu ra khác biệt LVPECL
Phạm vi tần số đầu ra từ 10MHz đến 250MHz
2.5V/3.3V điện áp hoạt động, loại tốc độ cao
Tiếng ồn pha thấp tuyệt vời và jitter
Chức năng 3 trạng thái có sẵn
Đặt tự động và hàn dòng lại
Ứng dụng: Máy chủ, thiết bị truyền quang, thiết bị truyền thông, kênh sợi, Ethernet, vv
Phù hợp với RoHS / Không có Pb
Thông số kỹ thuật
| Loại | Máy dao động đầu ra LVPECL dòng 3J |
| Loại đầu ra | LVPECL |
| Trọng lượng đầu ra | 50Ω đến Vcc-2V |
| Điện áp cung cấp | 2.5V/3.3V |
| Phạm vi tần số | 10~250MHz |
| Dòng cung cấp | 80mA tối đa. |
| Sự ổn định tần số tổng thể* | ±50ppm, hoặc chỉ định |
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc chỉ định |
| Nhiệt độ lưu trữ | -55~+125°C |
| Voltage Vol (Max.) /Voh (Min.) | Vcc-1.62V /Vcc-1.025V |
| Thời gian tăng (Tr) / giảm (Tf) | 1n Max. |
| Chu kỳ làm việc | 45 ~ 55% |
| Thời gian khởi động | 3ms tối đa. |
| Tiếng ồn pha (156,25MHz) @1KHz | -125dBc/Hz |
| Phạm vi jitter (12KHz ~ 20MHz) | 1pS Max. |
| Lão hóa (ở 25°C) | ± 3ppm/năm tối đa. |
| Đơn vị đóng gói | 3000pcs./Reel |
* Bao gồm dung sai tần số ở 25 °C, biến đổi nhiệt độ, biến đổi điện áp cung cấp, lão hóa và rung động.

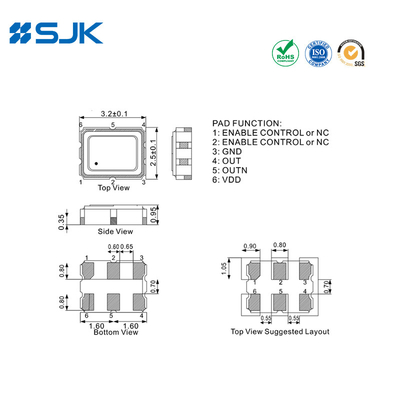

Kích thước [mm]
