| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-5D |
| MOQ: | 100pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |

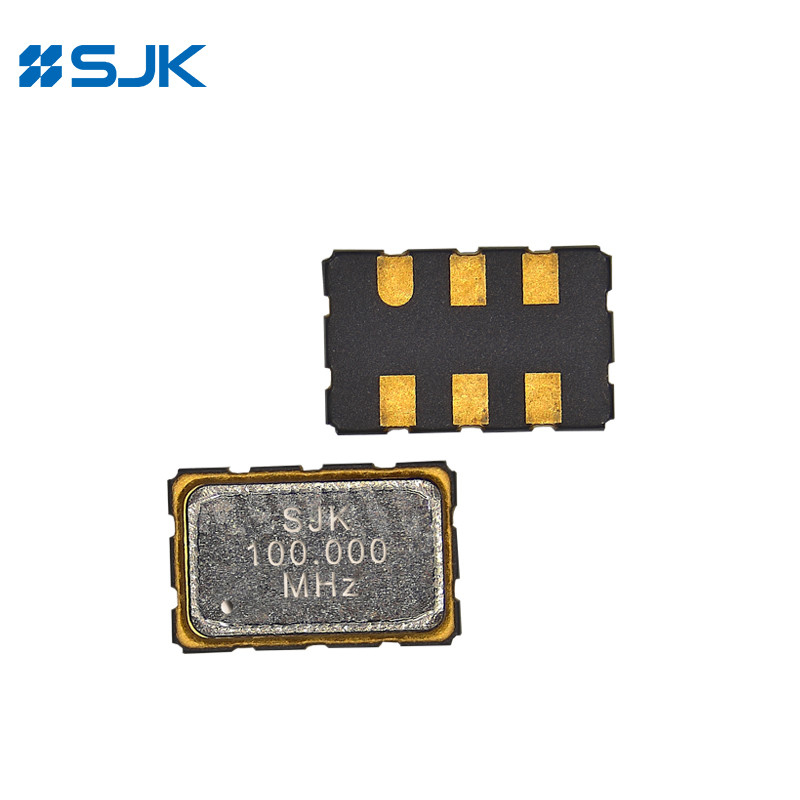

SMD 5032 LVDS dao động khác biệt với 10 ~ 320MHz ± 50ppm Cho ứng dụng quang học
Đặc điểm
Khả năng đầu ra khác biệt (khả năng đầu ra LVDS)
Phạm vi tần số đầu ra từ 10MHz đến 320MHz
2.5V/3.3V điện áp hoạt động, loại tốc độ cao
Tiếng ồn pha thấp tuyệt vời và jitter
Chức năng 3 trạng thái có sẵn
Đặt tự động và hàn dòng lại
Ứng dụng: PC, máy chủ, thiết bị truyền quang, thiết bị truyền thông, kênh sợi, Ethernet, vv
Phù hợp với RoHS / Không có Pb
Thông số kỹ thuật
| Loại | Máy dao động SMD đầu ra LVDS 5D |
| Loại đầu ra | LVDS |
| Trọng lượng đầu ra | 100Ω |
| Điện áp cung cấp | 2.5V/3.3V |
| Phạm vi tần số | 10~320MHz |
| Dòng cung cấp | 50mA tối đa. |
| Sự ổn định tần số tổng thể* | ±50ppm, hoặc chỉ định |
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc chỉ định |
| Nhiệt độ lưu trữ | -55~+125°C |
| Voltage Vol (Max.) /Voh (Min.) | 0.9V /1.6V |
| Thời gian tăng (Tr) / giảm (Tf) | 1n Max. |
| Chu kỳ làm việc | 45 ~ 55% |
| Thời gian khởi động | 3ms tối đa. |
| Tiếng ồn pha (156,25MHz) @1KHz | -105dBc/Hz |
| Phạm vi jitter (12KHz ~ 20MHz) | 1pS Max. |
| Lão hóa (ở 25°C) | ± 3ppm/năm tối đa. |
| Đơn vị đóng gói | 1000pcs./Reel |
* Bao gồm dung sai tần số ở 25 °C, biến đổi nhiệt độ, biến đổi điện áp cung cấp, lão hóa và rung động.

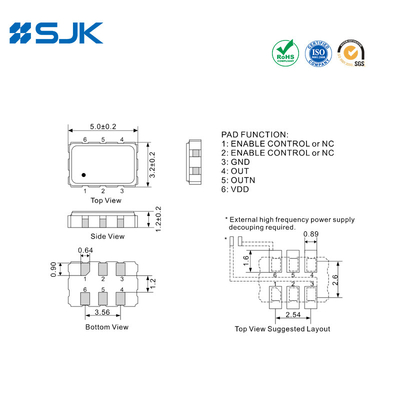

Kích thước [mm]
