| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-7J |
| MOQ: | 1000pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |

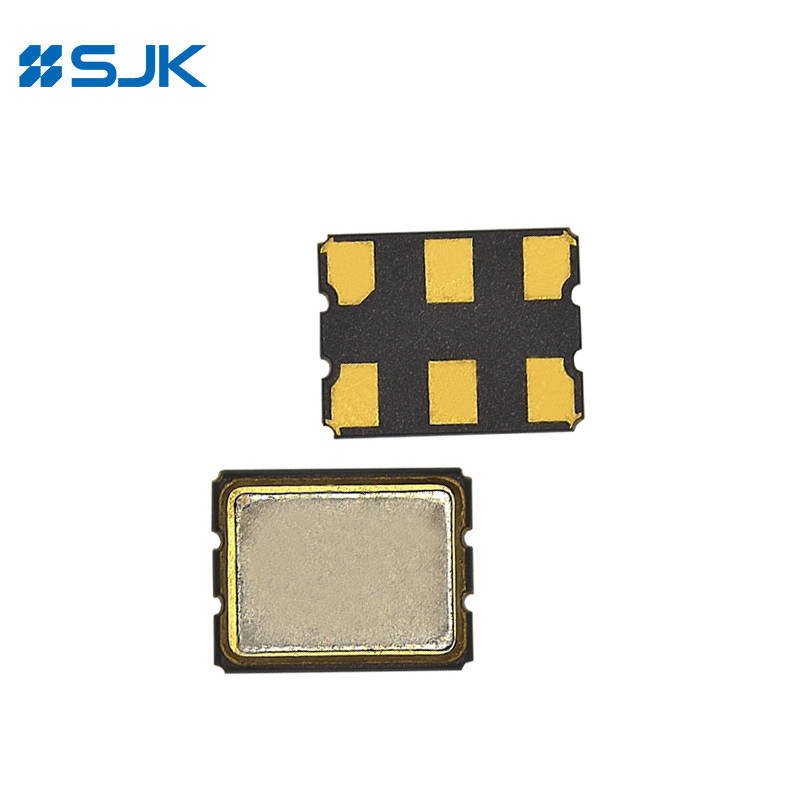

SMD 7050 LVPECL dao động với 10 ~ 1500MHz ± 25ppm Đối với ứng dụng SAN
Đặc điểm
Máy dao động tinh thể đầu ra khác biệt (LVPECL Output)
Thông thường 7,0 × 5,0 × 1,45mm, LVPECL đầu ra tinh thể dao động
Phạm vi tần số đầu ra từ 10MHz đến 1500MHz
Hoạt động điện áp cấp thấp: 2,5V/3,3V
Tiếng ồn pha thấp tuyệt vời và jitter
Chức năng 3 trạng thái có sẵn
Đặt tự động và hàn dòng lại
Ứng dụng: Máy chủ, SAN, Truy cập băng thông rộng, Mạng lưới thông minh, Gigabit Ethernet, kênh sợi, vv
Phù hợp với RoHS & Không có Pb
Thông số kỹ thuật
| Loại | Máy dao động SMD đầu ra LVPECL dòng 7J | ||
| Loại đầu ra | LVPECL | ||
| Trọng lượng đầu ra | 50Ω đến Vcc-2V | ||
| Điện áp cung cấp | 2.5V/3.3V | ||
| Phạm vi tần số | 10~320MHz | 10~1500MHz | |
| Dòng cung cấp | 100mA tối đa. | 50mA tối đa. | |
| Sự ổn định tần số tổng thể* | ± 25ppm, ± 50ppm, hoặc chỉ định | ||
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc chỉ định | ||
| Nhiệt độ lưu trữ | -55~+125°C | ||
| Voltage Vol (Max.) /Voh (Min.) | Vcc-1.62V /Vcc-1.026V | ||
| Thời gian tăng (Tr) / giảm (Tf) | 1.0ns Max. | ||
| Chu kỳ làm việc | 45 ~ 55% | ||
| Thời gian khởi động | 2ms tối đa. | 10ms tối đa. | |
| Tiếng ồn pha (156,25MHz) @1KHz | -130dBc/Hz | -113dBc/Hz | |
| Phạm vi jitter (12KHz ~ 20MHz) | 1pS Max. | ||
| Lão hóa (ở 25°C) | ± 3ppm/năm tối đa. | ||
| Đơn vị đóng gói | 1000pcs./Reel | ||
* Bao gồm dung sai tần số ở 25 °C, biến đổi nhiệt độ, biến đổi điện áp cung cấp, lão hóa và rung động
Kích thước [mm]
