| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-9S |
| MOQ: | 100pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |

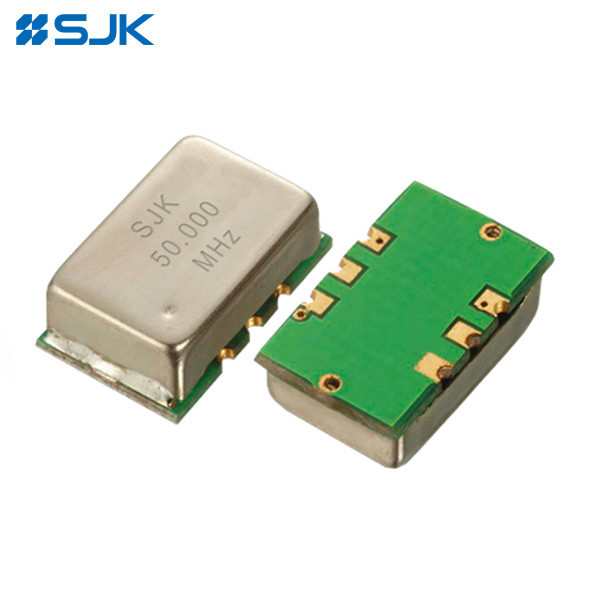

SMD VCXO CMOS Output 14.2×9.3×5.4mm Với 3.3V ±25ppm -40~+85 Đối với PC
Tính năng của SMD VCXO dòng 9S
Máy dao động tinh thể điều khiển điện áp (VCXO)
Kích thước điển hình 14,2 × 9,3 × 5,4mm. SMD VCXO
Xuất CMOS, dải tần số đầu ra từ 50MHz đến 700MHz
Tiếng ồn pha thấp tuyệt vời và jitter
Chức năng 3 trạng thái có sẵn
Đặt tự động và hàn dòng lại
Ứng dụng: Trạm cơ sở, Máy chủ, Truyền thông, Ethernet, SONET, Femtocell, vv
Phù hợp với RoHS / Không có Pb
Thông số kỹ thuật điện của SMD VCXO dòng 9S
| Điểm/Loại | Dòng 9S (SMD VCXO) |
| Loại đầu ra | CMOS |
| Trọng lượng đầu ra | 15pF, hoặc chỉ định |
| Điện áp cung cấp | 3.3V |
| Phạm vi tần số | 50~700MHz |
| Dòng cung cấp | 100mA tối đa. |
| Sự ổn định tần số | ± 25ppm, ± 50ppm, hoặc chỉ định |
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc chỉ định |
| Nhiệt độ lưu trữ | -55~+125°C |
| Voltage Vol (Max.) /Voh (Min.) | 0.1Vcc /0.9Vcc |
| Thời gian tăng (Tr) / giảm (Tf) | 5n tối đa. |
| Thời gian khởi động | 10ms tối đa. |
| Chu kỳ làm việc | 45 ~ 55% |
| Phạm vi kéo tuyệt đối (APR) * | ±50ppm Min., hoặc chỉ định |
| Phạm vi kiểm soát danh nghĩa | 0.5 Vcc |
| Phạm vi điện áp điều khiển | 0 ~ Vcc |
| Đường thẳng | 10% tối đa. |
| Phạm vi jitter (12KHz ~ 20MHz) | 10pS tối đa. |
| Đơn vị đóng gói | 500pcs./Reel |

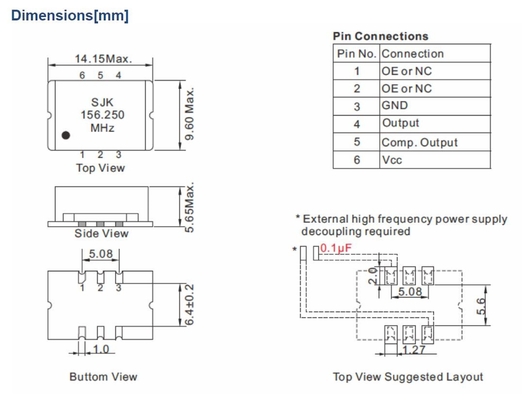

Kích thước[mm]
