| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-7T |
| MOQ: | 1000pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |

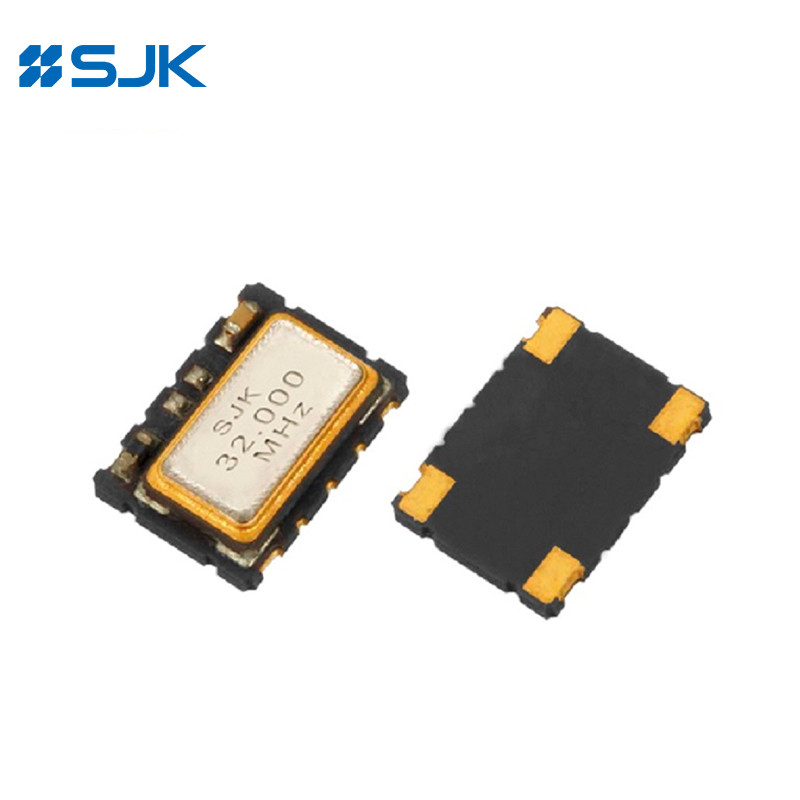

SMD 7050 TCXO Với đầu ra sóng sợi dây chuyền cắt giảm 26.000MHz 1.8-3.3V
Đặc điểm
Bao bì SMD gốm 7.0×5.0×1.9mm điển hình.
CMOS và sóng sinus cắt (không có tụ điện cắt DC).
Phạm vi tần số đầu ra: 5MHz đến 52MHz
Độ ổn định nhiệt độ: ± 0,5ppm ~ ± 2ppm
VCTCXO có sẵn
Đặt tự động và hàn dòng lại
Ứng dụng: Trạm cơ sở, WiMAX, Femtocell, WLAN, Truyền thông không dây, vv
Phù hợp với RoHs và không có Pb
Thông số kỹ thuật
| Loại | SMD dòng 8T TCXO / VC-TCXO | ||
| Loại đầu ra | Sóng sinus bị cắt | CMOS | |
| Trọng lượng đầu ra | 10KΩ//10pF | 15pF, hoặc chỉ định | |
| Phạm vi tần số | 5~52MHz | ||
| Điện áp cung cấp | 3.3V / 5.0V | ||
| Dòng cung cấp | 3.5mA tối đa. | 6mA tối đa. | |
| Mức đầu ra | 0.8Vp-p Min. | 0.1Vcc/0.9Vcc | |
| Sự ổn định tần số | Sự khoan dung | ± 2,0ppm tối đa (sau 2 dòng chảy lại) | |
| so với nhiệt độ | ± 0,05ppm ~ ± 0,5ppm | ||
| Đối với điện áp cung cấp (Vcc±5%) | ± 0.3ppm tối đa. | ||
| so với tải trọng (Dự tải thay đổi ± 10%) | ± 0,2ppm tối đa. | ||
| so với lão hóa | ± 1,0ppm tối đa. | ||
| Phạm vi điều khiển tần số tự động (AFC) (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| Thời gian khởi động | 2ms tối đa. | ||
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc chỉ định | ||
| Chu kỳ làm việc | 45 ~ 55% | ||
| Tiếng ồn pha @10MHz | 100KHz | -130dBc/Hz | |
| 1KHz | -145dBc/Hz | ||
| 10KHz | -154dBc/Hz | ||
| Đơn vị đóng gói | 1000pcs./Reel | ||

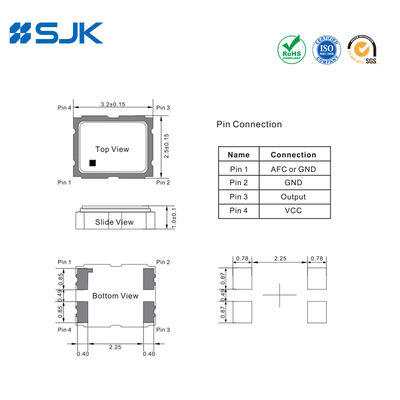

Kích thước [mm]
