| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-9T |
| MOQ: | 100pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |

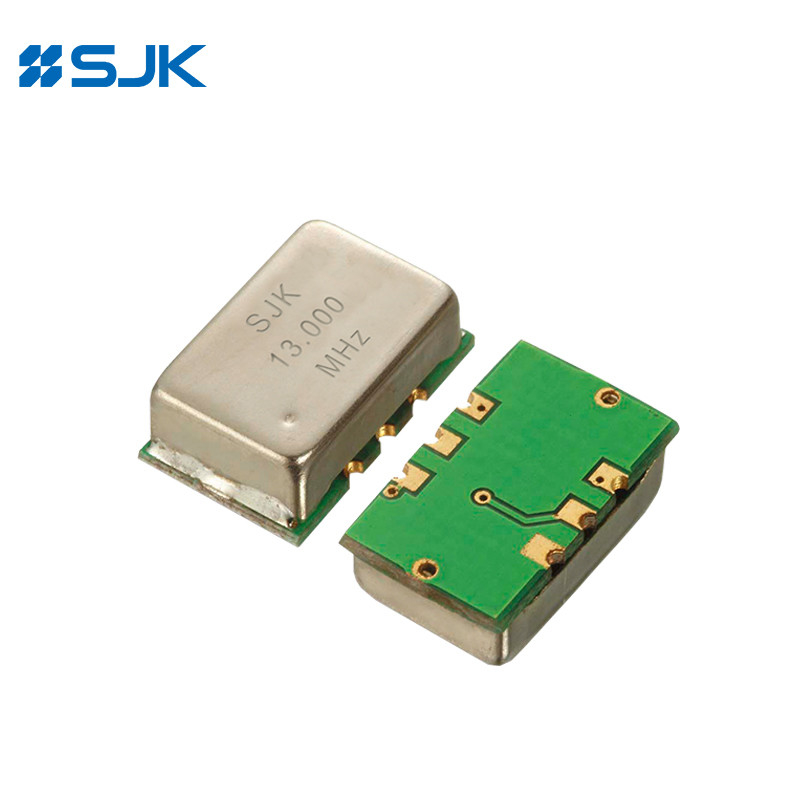

SMD Kích thước lớn 14 * 9.0mm TCXO 5 ~ 40MHz 3.3V cho trạm cơ sở
Đặc điểm
SMD 14.3×8.7×4.9mm điển hình TCXO / VC-TCXO
Vỏ kim loại, dựa trên PCB FR-4
Cắt sóng sinus hoặc CMOS Output
Tần số đầu ra: 5MHz ~ 40MHz
VCTCXO có sẵn
Tùy chọn dòng điện thấp
Ứng dụng: Thiết bị quy mô lớn, trạm cơ sở, WLAN, WiMAX, thiết bị thử nghiệm, vv
Phù hợp với RoHS & Không có Pb
Thông số kỹ thuật
| Loại | 9T SMD TCXO / VC-TCXO | ||
| Loại đầu ra | Sóng sinus bị cắt | CMOS | |
| Trọng lượng đầu ra | 10KΩ//10pF | 15pF, hoặc chỉ định | |
| Phạm vi tần số | 5~40MHz | ||
| Điện áp cung cấp | 3.3V / 5.0V | ||
| Dòng cung cấp | 3.5mA tối đa. | 6mA tối đa. | |
| Mức đầu ra | 0.8Vp-p Min. | 0.1Vcc/0.9Vcc | |
| Sự ổn định tần số | Sự khoan dung | ± 2,0ppm tối đa (sau 2 dòng chảy lại) | |
| so với nhiệt độ | ±0,5ppm | ||
| Đối với điện áp cung cấp (Vcc±5%) | ± 0,2ppm tối đa. | ||
| so với tải trọng (Dự tải thay đổi ± 10%) | ± 0,2ppm tối đa. | ||
| so với lão hóa | ± 1,0ppm tối đa. | ||
| Phạm vi điều khiển tần số tự động (AFC) (VC-TCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| Thời gian khởi động | 2ms tối đa. | ||
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc chỉ định | ||
| Chu kỳ làm việc | 45 ~ 55% | ||
| Tiếng ồn pha @10MHz | 100kHz | -120dBc/Hz | |
| 1kHz | -140dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| Đơn vị đóng gói | 200pcs./Reel | ||

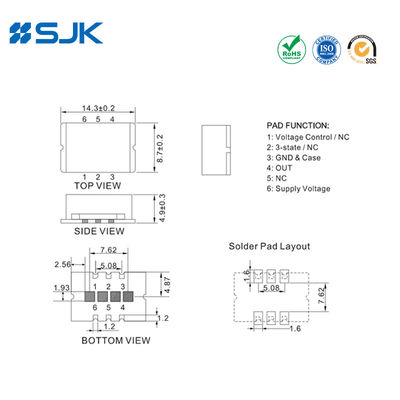

Kích thước [mm]
+86-755-88352869
Rita@q-crystal.com
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
