| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-6T |
| MOQ: | 1000pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1Kp/Thùng |
| Điều khoản thanh toán: | T/T |

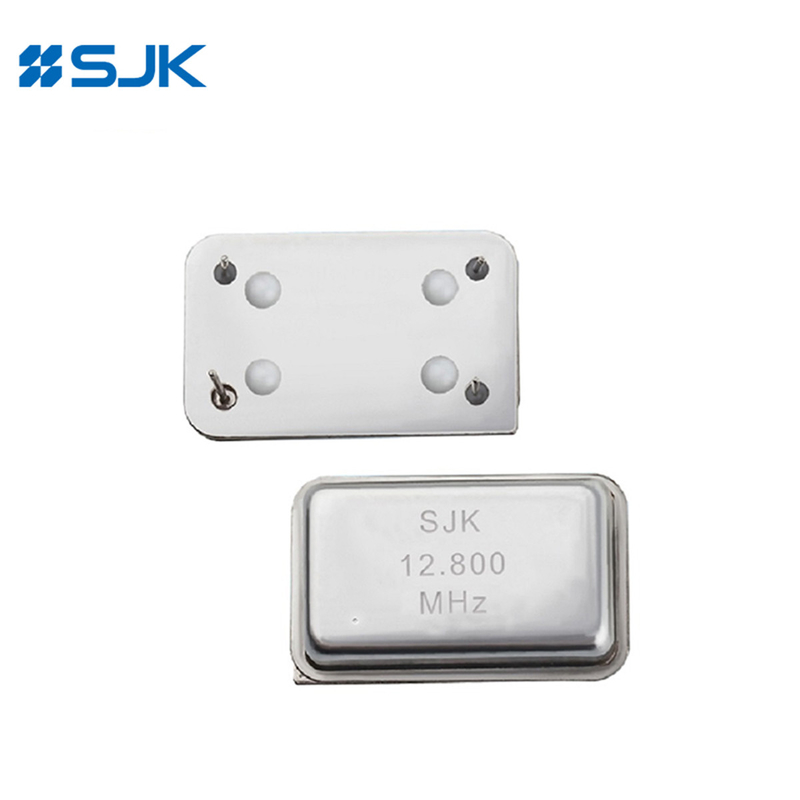

Through-Hole 14-Pin TCXO 10-52MHz 3.3V 10pF Cliped Sine Wave Output
Đặc điểm
Thông thường 20,4 × 12,8 × 7,8mm, DIP TCXO / VCTCXO
Bao bì DIP-14 kín kín
Hộp kim loại kín đôi và độ tin cậy cao
VC-TCXO có sẵn
Tần số đầu ra: 1,25MHz ~ 52MHz
CMOS hoặc đầu ra sóng sinus cắt
Ứng dụng: Thiết bị quy mô lớn, máy bay, thiết bị truyền thông, thiết bị thử nghiệm, vv
Phù hợp với RoHS & Không có Pb
Thông số kỹ thuật
| Loại | 6T DIP TCXO / VC-TCXO | ||
| Loại đầu ra | Sóng sinus bị cắt | CMOS | |
| Trọng lượng đầu ra | 10KΩ//10pF | 15pF, hoặc chỉ định | |
| Phạm vi tần số | 10~52MHz | 1.25 ~ 52MHz | |
| Điện áp cung cấp | 2.8V / 3.3V | ||
| Dòng cung cấp | 4mA tối đa. | 25mA tối đa. | |
| Mức đầu ra | 0.8Vp-p Min. | 0.1Vcc/0.9Vcc | |
| Sự ổn định tần số | Sự khoan dung | ± 2,0ppm tối đa (sau 2 dòng chảy lại) | |
| so với nhiệt độ | ± 0,5ppm ~ ± 1,0ppm | ||
| Đối với điện áp cung cấp (Vcc±5%) | ± 0,2ppm tối đa. | ||
| so với tải trọng (Dự tải thay đổi ± 10%) | ± 0,2ppm tối đa. | ||
| so với lão hóa | ± 1,0ppm tối đa. | ||
| Phạm vi điều khiển tần số tự động (AFC) (VCTCXO) | ±5ppm~±10ppm (1.5±1V) | ||
| Thời gian bắt đầu | 2ms tối đa. | ||
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc chỉ định | ||
| Chu kỳ làm việc | 40~60% | ||
| Tiếng ồn pha @10MHz | 100kHz | -1115dBc/Hz | |
| 1kHz | -135dBc/Hz | ||
| 10kHz | -148dBc/Hz | ||
| Đơn vị đóng gói | 100 miếng. | ||

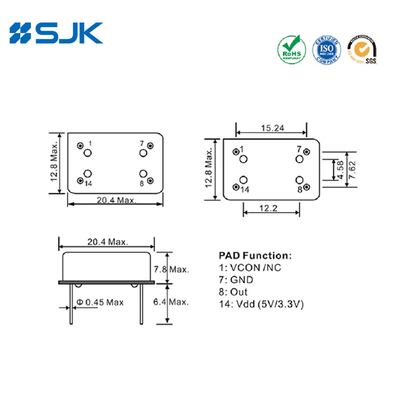

Kích thước [mm]
