| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-9X |
| MOQ: | 100pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |

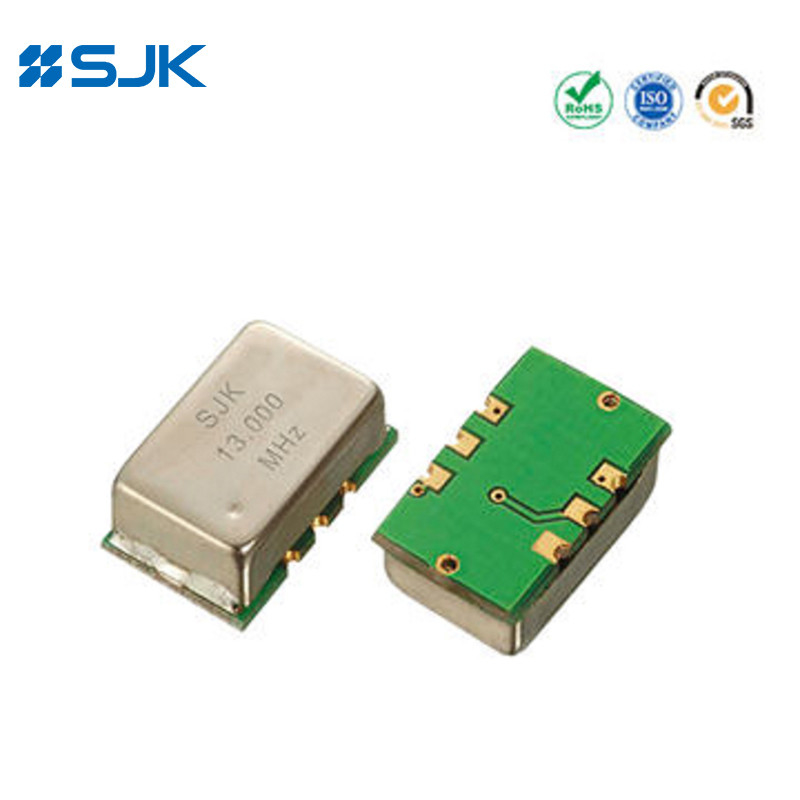

SMD 14*9*5mm OCXO Với 6 Pads 5~40MHz 3.3V Hoặc 5V ±30ppb -40~+85 cho Digital Switch
Đặc điểm
OCXO (Oven Controlled Crystal Oscillator)
Thông thường 14.3 × 9.3 × 6.5mm SMD OCXO
Phạm vi tần số từ 5MHz đến 40MHz
±30ppb ổn định tần số trên -40 ~ + 85 °C
Stratum 3 (Tổng cộng ± 4,6ppm bao gồm 20 năm lão hóa)
Đặt tự động và hàn dòng lại
Nâng nhiệt rất nhanh và ổn định chính xác
Đơn vị tinh thể SC-Cut
Ứng dụng: Trạm cơ sở, Chuyển đổi kỹ thuật số, Vòng mạch thời gian tham chiếu, Thiết bị đo lường, Synthesizer, vv
Phù hợp với RoHS & Không có Pb
Thông số kỹ thuật
| Loại | SMD dòng 9X OCXO | ||
| Loại đầu ra | HCMOS | ||
| Trọng lượng đầu ra | 15pF, hoặc chỉ định | ||
| Hình dạng sóng đầu ra | Bốn góc | ||
| Điện áp cung cấp | 3.3V / 5.0V | ||
| Phạm vi tần số | 5~40MHz | ||
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc xác định | ||
| Sự ổn định tần số | Độ dung nạp tần số | ± 30ppb tối đa. | |
| so với nhiệt độ hoạt động | ±10ppb~±50ppb | ||
| so với điện áp cung cấp | ± 5ppb tối đa (± 5 thay đổi) | ||
| so với tải | ±10ppb tối đa (±10 thay đổi) | ||
| so với lão hóa | ± 2,0ppb / Ngày, ± 0,4ppm / Năm, ± 2,0ppm / 10 năm, tối đa. | ||
| Voltage Vol (Max.) / Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| Chu kỳ làm việc | 45 ~ 55% | ||
| Lừa dối | -60dBc | ||
| Đáp nhiệt | ± 0,1 ppm (Trong 5 phút @ + 25, được tham chiếu đến 1 giờ) | ||
| Tiêu thụ năng lượng (tình trạng ổn định) | 0.6W tối đa. | ||
| Phạm vi điều chỉnh tần số | ±5ppm (+1,65V±1,65V/+2,5V±2,5V) | ||
| Tiếng ồn pha @20MHz | @10Hz | -98dBc/Hz | |
| @100Hz | -126dBc/Hz | ||
| @ 1KHz | -145dBc/Hz | ||
| @10KHz | -152dBc/Hz | ||
| Đơn vị đóng gói | 500pcs./Reel | ||

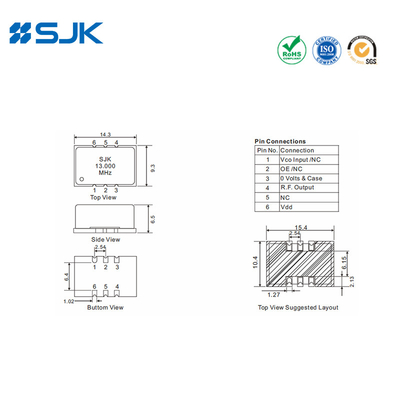

Kích thước [mm]
