| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-5X |
| MOQ: | 1000pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1Kp/Thùng |
| Điều khoản thanh toán: | T/T |

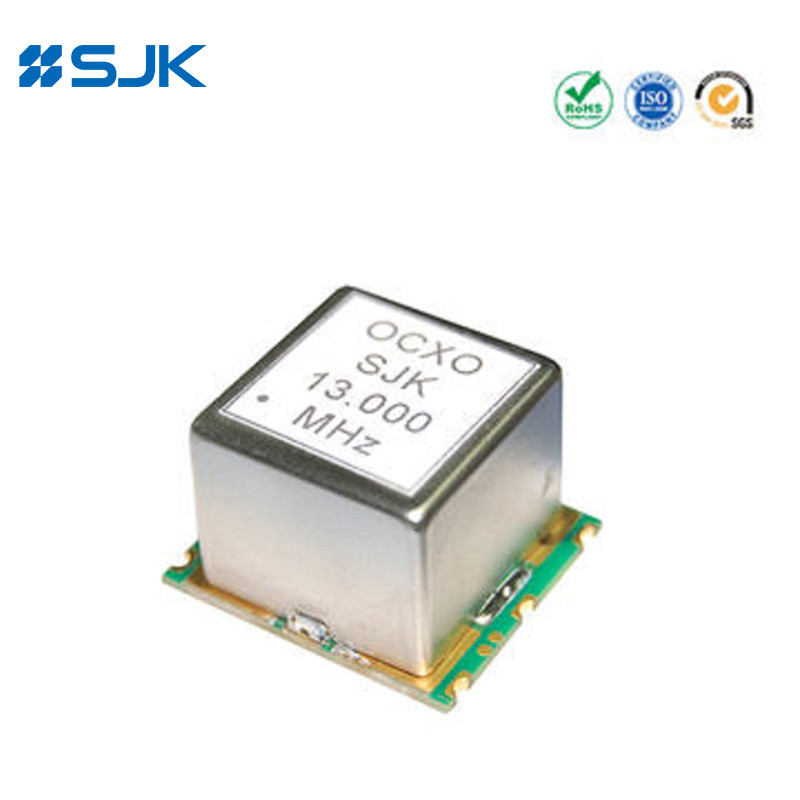

SMD 25 * 22 * 11mm kích thước OCXO Hỗ trợ 5-40MHz 3.3V Ống điều khiển tinh thể dao động
Đặc điểm
OCXO (Oven Controlled Crystal Oscillator)
Thông thường 25,4 × 22,1 × 11mm SMD OCXO
Phạm vi tần số từ 5MHz đến 40MHz
± 10ppb ổn định tần số trên -40 ~ + 85 °C
Đặt tự động và hàn dòng lại
Nâng nhiệt rất nhanh và ổn định chính xác
Đơn vị tinh thể SC-Cut
Ứng dụng: Trạm cơ sở, Chuyển đổi kỹ thuật số, Thiết bị thử nghiệm, Thiết bị đo lường, Synthesizer, vv
Phù hợp với RoHS & Không có Pb
Thông số kỹ thuật
| Loại | SMD OCXO 5X Series | ||
| Loại đầu ra | HCMOS | ||
| Trọng lượng đầu ra | 15pF, hoặc chỉ định | ||
| Hình dạng sóng đầu ra | Bốn góc | ||
| Điện áp cung cấp | 3.3V / 5.0V | ||
| Phạm vi tần số | 5~40MHz | ||
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc xác định | ||
| Sự ổn định tần số | Độ dung nạp tần số | ± 10ppb tối đa. | |
| so với nhiệt độ hoạt động | ±5ppb~±20ppb | ||
| so với điện áp cung cấp | ± 0,5ppb tối đa (± 5 thay đổi) | ||
| so với tải | ±0,5ppb tối đa (±10 thay đổi) | ||
| so với lão hóa | ±0,5ppb/ngày, ±50ppb/năm, ±0,4ppm/10 năm, tối đa. | ||
| Voltage Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| Chu kỳ làm việc | 45 ~ 55% | ||
| Lừa dối | -60dBc | ||
| Đáp nhiệt | ± 0,1 ppm (Trong 5 phút @ + 25, được tham chiếu đến 1 giờ) | ||
| Tiêu thụ năng lượng (tình trạng ổn định) | 1.2W tối đa. | ||
| Phạm vi điều chỉnh tần số | ± 0,5ppm (+1,65V±1,65V/+2,5V±2,5V) | ||
| Tiếng ồn pha @20MHz | @10Hz | -115dBc/Hz | |
| @100Hz | -130dBc/Hz | ||
| @ 1KHz | -140dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| Đơn vị đóng gói | 200pcs./Reel | ||

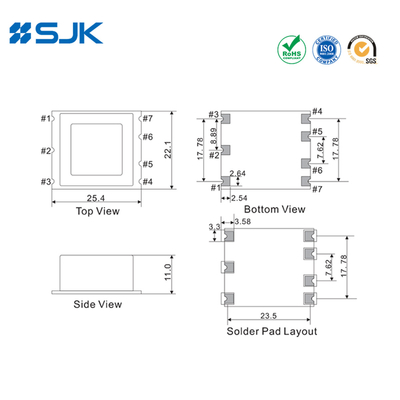

Kích thước [mm]
