| Tên thương hiệu: | SJK |
| Số mẫu: | gấp đôi |
| MOQ: | 1 |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1Kp/Thùng |
| Điều khoản thanh toán: | T/T |
Đặc điểm

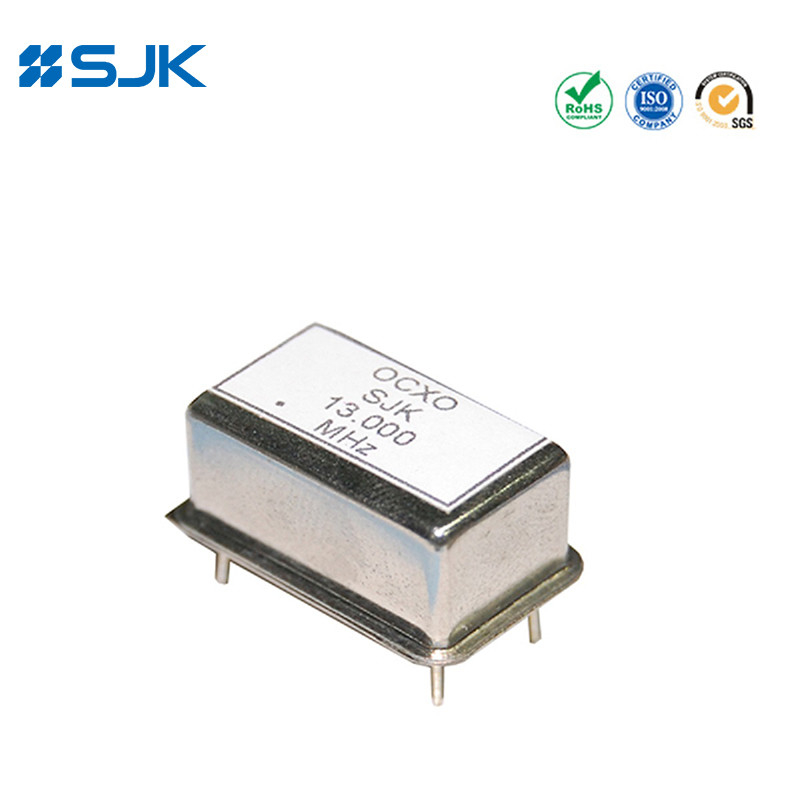

OCXO (Oven Controlled Crystal Oscillator)
Thông thường 20,3 × 12,7 × 11mm 14-Pin Full-size Through-hole OCXO
Phạm vi tần số từ 5MHz đến 40MHz
±50ppb ổn định tần số trên -40 ~ + 85 °C
Stratum 3 (Tổng cộng ± 4,6ppm bao gồm 10 năm lão hóa)
Nâng nhiệt rất nhanh và ổn định chính xác
Ứng dụng: Trạm cơ sở, Chuyển đổi kỹ thuật số, Thiết bị thử nghiệm, Thiết bị đo lường, SDH, SONET, vv
Phù hợp với RoHS & Không có Pb
Thông số kỹ thuật
| Loại | 2X DIP-14 OCXO | ||
| Loại đầu ra | HCMOS | ||
| Trọng lượng đầu ra | 15pF, hoặc chỉ định | ||
| Hình dạng sóng đầu ra | Bốn góc | ||
| Điện áp cung cấp | 3.3V/5.0V | ||
| Phạm vi tần số | 5~40MHz | ||
| Nhiệt độ hoạt động | -20 ~ + 70 °C, hoặc chỉ định | ||
| Sự ổn định tần số | Độ dung nạp tần số | ± 0,1ppm tối đa. | |
| so với nhiệt độ hoạt động | ±50ppb~±200ppb | ||
| so với điện áp cung cấp | ±50ppb tối đa (±5 thay đổi) | ||
| so với tải | ±50ppb tối đa (±10 thay đổi) | ||
| so với lão hóa | ± 5,0ppb /ngày, ± 0,5ppm/năm, ± 3,0ppm/10 năm | ||
| Voltage Vol (Max.) / Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| Chu kỳ làm việc | 45 ~ 55% | ||
| Lừa dối | -60dBc | ||
| Đáp nhiệt | ± 0,1 ppm (Trong 2 phút @ + 25, được tham chiếu đến 1 giờ) | ||
| Tiêu thụ năng lượng (tình trạng ổn định) | 0.8W tối đa. | ||
| Phạm vi điều chỉnh tần số | ± 5,0ppm (+1,65V±1,65V/+2,5V±2,5V) | ||
| Tiếng ồn pha @20MHz | @10Hz | -105dBc/Hz | |
| @100Hz | -130dBc/Hz | ||
| @ 1KHz | -140dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| Đơn vị đóng gói | 200 miếng. | ||

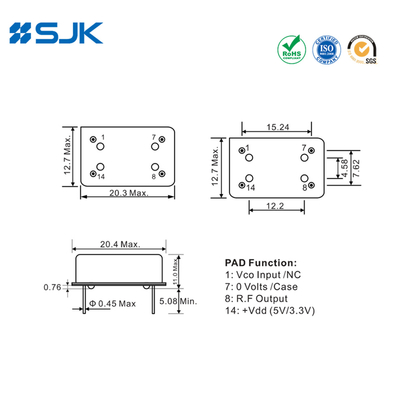

Kích thước [mm]
