| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-45MQ15AA6 |
| MOQ: | 1000pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |

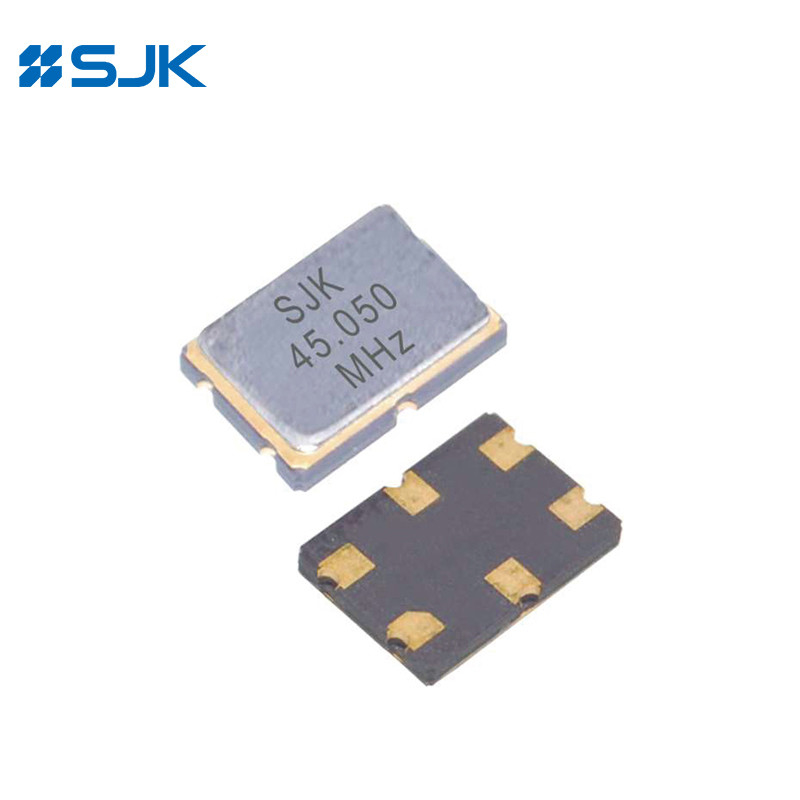

Bộ lọc tinh thể 2 cực 7050 Kích thước 45MHz ± 7,5KHz
Đặc điểm
Bộ lọc tinh thể SMD đơn khối thông thường 7.0×5.0×1.3mm, nhẹ và thu nhỏ
2 chức năng cực trong một gói duy nhất
Đảm bảo suy giảm tuyệt vời
Chống sốc và rung động tuyệt vời
Đặt tự động và hàn dòng lại
Ứng dụng: Truyền thông vô tuyến, Truyền thông di động, Điện thoại không dây, Điện thoại di động, Truyền thông không dây, vv
Phù hợp với RoHS / Không có Pb
Thông số kỹ thuật
| Loại | Bộ lọc đơn khối SMD 2 cực CF Series | |||
| Tần số danh nghĩa | 21.400MHz | 21.700MHz | 45.000MHz | 45.000MHz |
| Cây cột | 2 | 2 | 2 | 2 |
| Lệnh Overtone | Cơ bản | Cơ bản | Cơ bản | Cơ bản |
| Chuyển băng thông | ±7,5KHz phút/3dB | ±7,5KHz phút/3dB | ±15KHz phút/3dB | ±15KHz phút/3dB |
| Dừng băng thông | ±50KHz phút/15dB | ± 28KHz min./18dB | ± 25KHz phút./18dB | ±60KHz phút/15dB |
| Ripple | 1.5dB | 0.5dB | 1.0dB | 1.0dB |
| Mất tích nhập | 2.0dB tối đa. | 1.5dB tối đa. | 2.0dB tối đa. | 2.0dB tối đa. |
| Đảm bảo giảm thiểu | 70dB tối thiểu. | 70dB tối thiểu. | 70dB tối thiểu. | 70dB tối thiểu. |
| Kết thúc trở ngại | 1500Ω//2.5pF | 1500Ω//2.5pF | 560Ω//6.0pF | 1200Ω//1.8pF |
| Nhiệt độ hoạt động | -20 ~ + 70 °C, hoặc chỉ định | |||
| Đơn vị đóng gói | 1000pcs/reel | |||

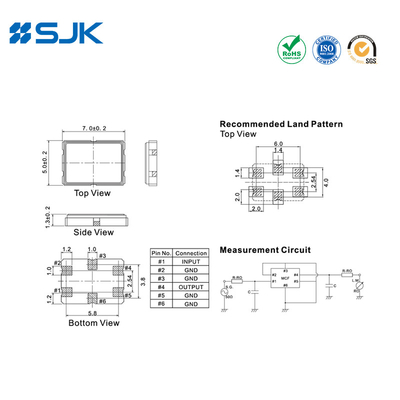

Kích thước [mm]
+86-755-88352869
Rita@q-crystal.com
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
