| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-45MQ15BA6 |
| MOQ: | 1000pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1K chiếc/cuộn |
| Điều khoản thanh toán: | T/T |

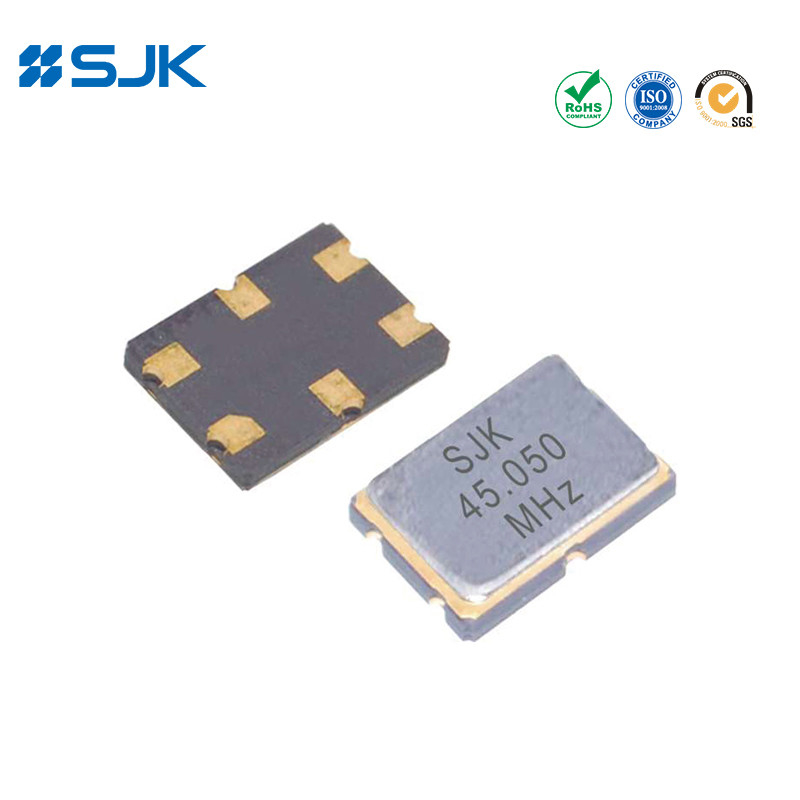

CF 4-Pole Crystal Filter 7050 45MHz
Đặc điểm
Bộ lọc tinh thể SMD đơn khối thông thường 7.0×5.0×1.3mm, nhẹ và thu nhỏ
4 chức năng cực trong một gói duy nhất
Đảm bảo suy giảm tuyệt vời
Chống sốc và rung động tuyệt vời
Đặt tự động và hàn dòng lại
Ứng dụng: Truyền thông vô tuyến, Truyền thông di động, Điện thoại không dây, Điện thoại di động, Truyền thông không dây, vv
Phù hợp với RoHS / Không có Pb
Thông số kỹ thuật
| Loại | Bộ lọc SMD đơn cực CF Series | |||
| Tần số danh nghĩa | 38.850MHz | 45.000MHz | 49.950MHz | 51.650MHz |
| Cây cột | 4 | 4 | 4 | 4 |
| Lệnh Overtone | Cơ bản | Cơ bản | Cơ bản | Cơ bản |
| Chuyển băng thông | ±3,75KHz min./3dB | ±7,5KHz phút/3dB | ±15KHz phút/3dB | ±5KHz/min/3dB |
| Dừng băng thông | ±15KHz/min/35dB | ± 22KHz phút./25dB | ±25KHz min./35dB | ± 22KHz phút./30dB |
| Ripple | 1dB tối đa. | 1dB tối đa. | 1dB tối đa. | 1dB tối đa. |
| Mất tích nhập | 4.0dB tối đa. | 4.0dB tối đa. | 4.0dB tối đa. | 4.0dB tối đa. |
| Đảm bảo giảm thiểu | 80dB tối thiểu. | 80dB tối thiểu. | 80dB tối thiểu. | 80dB tối thiểu. |
| Kết thúc trở ngại | 560Ω//5pF | 600Ω//2pF | 400Ω//4.5pF | 400Ω//2.5pF |
| Nhiệt độ hoạt động | -20 ~ + 70 °C, hoặc chỉ định | |||
| Đơn vị đóng gói | 1000pcs/reel | |||

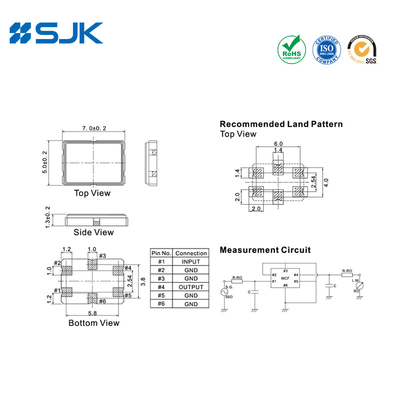

Kích thước [mm]
