| Tên thương hiệu: | SJK |
| Số mẫu: | ZTB |
| MOQ: | 1000pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1000pcs |
| Điều khoản thanh toán: | T/T, |
Đặc điểm
Thiết kế rất đáng tin cậy với khả năng chống môi trường tuyệt vời
Tiêu chuẩn để sử dụng trong thiết bị hồ sơ thấp
Phạm vi tần số từ 190kHz đến 1250kHz
Chi phí thấp
Ứng dụng: An ninh, thiết bị tiêu dùng, TV, đài phát thanh, máy thu, vv
Phù hợp với RoHS
Thông số kỹ thuật
| Số phần |
Độ chính xác tần số (ở 25°C) |
Máy cộng hưởng Kháng trở |
Tần số Sự ổn định |
Tuổi già trong mười năm
|
Khả năng tải C1 (pF) |
Khả năng tải C2 (pF) |
|
| Loại DIP | Loại SMD | ||||||
| ZTB190~249E | ±1KHz | ₹20 | ± 0,3% | ± 0,3% | 330 | 470 | |
| ZTB250~374E | ±1KHz | ₹20 | ± 0,3% | ± 0,3% | 220 | 470 | |
| ZTB375~429E | ZTB375~429Y | ±1KHz | ₹20 | ± 0,3% | ± 0,3% | 120 | 470 |
| ZTB430~509E | ZTB430~509Y | ±2KHz | ₹20 | ± 0,3% | ± 0,3% | 100 | 100 |
| ZTB510~699E | ZTB510~699Y | ±2KHz | ₹20 | ± 0,3% | ± 0,3% | 100 | 100 |
| ZTB700~1250E | ZTB700~1250Y | ± 0,5% | ¥70 | ± 0,3% | ± 0,3% | 100 | 100 |
Kích thước [mm]
Loại DIP
| Phạm vi tần số (KHz) |
Chiều rộng W (mm) |
Độ dày T (mm) |
Chiều cao H (mm) |
Không gian chì S (mm) |
Chiều dài dẫn L (mm) |
| 190~249 | 13.5 | 3.8 | 14.7 | 10.0 | 8.0 |
| 250 ~ 374 | 11.0 | 3.8 | 12.2 | 10.0 | 7.0 |
| 375 ~ 400 | 7.9 | 3.6 | 9.3 | 7.7 | 7.0 |
| 401 ~ 699 | 7.0 | 3.5 | 9.0 | 5.0 | 4.0 (6.0) |
| 700~1250 | 5.2 | 2.8 | 6.8 | 2.5 | 3.5 |

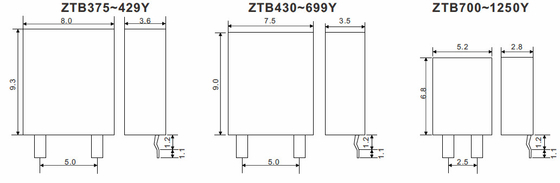

Loại SMD
