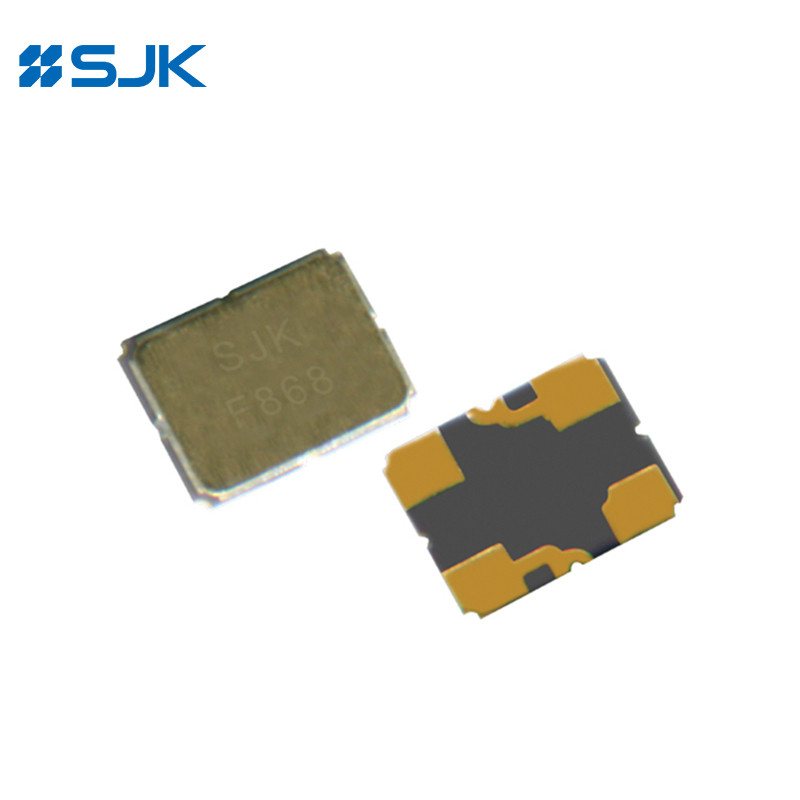

Name: Bộ lọc SMD tần số cao 2520 SAW 1568MHz cho bộ phận Saw Loss Low
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

Tên thương hiệu:	SJK
Số mẫu:	SJK-5AWSF1568MA6
MOQ:	1000pcs
Giá bán:	negotiable
Chi tiết bao bì:	3K chiếc/cuộn
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

SGS, RoHS, REACH

Mô hình:

Bộ lọc SAW 5AW

Tần số:

1568 MHz

Mất chèn:

Tối đa 2.0dB.

Kích thước:

2.5*2.0*0.7mm

Băng thông 3db:

loại 43 MHz

Phạm vi nhiệt độ hoạt động:

-40~+85℃

Phạm vi nhiệt độ lưu trữ:

-55~+125oC

Khả năng cung cấp:

30Kpc/tháng

Làm nổi bật:

SMD 2520 bộ lọc cưa tùy chỉnh

Bộ lọc cưa tùy chỉnh 1568MHz

Bộ lọc tần số cao mất mát thấp

Mô tả sản phẩm

SMD tần số cao 2520 SAW Filter 1568MHz Đối với khuếch đại, thành phần cưa mất mát thấp

Đặc điểm

Bao bì gốm cho công nghệ gắn trên bề mặt (SMT)

Bộ lọc SAW tần số cao

Kích thước bao bì 2,5 × 2,0 × 0,65mm

Loại gói DCC4A

Thiết bị nhạy cảm điện tĩnh (ESD)

Đặt tự động và hàn dòng lại

Phù hợp với RoHS và không có Pb

Thông số kỹ thuật

Điểm		Tối thiểu	Thông thường	Tối đa	Đơn vị
Tần số trung tâm		1568.00MHz hoặc tần số cao khác			MHz
Mất khả năng thâm nhập			1.4	2.0	dB
Mất khả năng thâm nhập	1559.08~1563.098MHz		1.6	2.5	dB
Mất khả năng thâm nhập	1573.42~1577.420MHz		1.7	2.5	dB
Amplitude Ripple (p-p)	1559.098~1577.42MHz		0.5	1.0	dB
3dB băng thông		35	43		MHz
Nhóm trì hoãn Ripple	1559.098~1577.42MHz		10	30	ng
Sự suy giảm tuyệt đối	DC ~1463.00MHz	32	38		dB
	1463.00~1493.00MHz	38	43		dB
	1493.00~1512.00MHz	35	40		dB
	1512.00~1624.00MHz	50	55		dB
	1643.00~1673.00MHz	48	53		dB
	1673.00~2000.00MHz	40	45		dB
	2000.00~1463.00MHz	25	30		dB
VSWR đầu vào	1559.098~1577.42MHz		1.5:1	2.0:1
VSWR đầu ra	1559.098~1577.42MHz		1.5:1	2.0:1
Nhiệt độ hoạt động		-40		+85	°C
Nhiệt độ lưu trữ		-55		125	°C

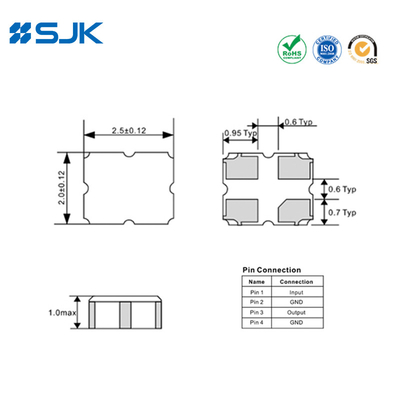

Kích thước [mm]
