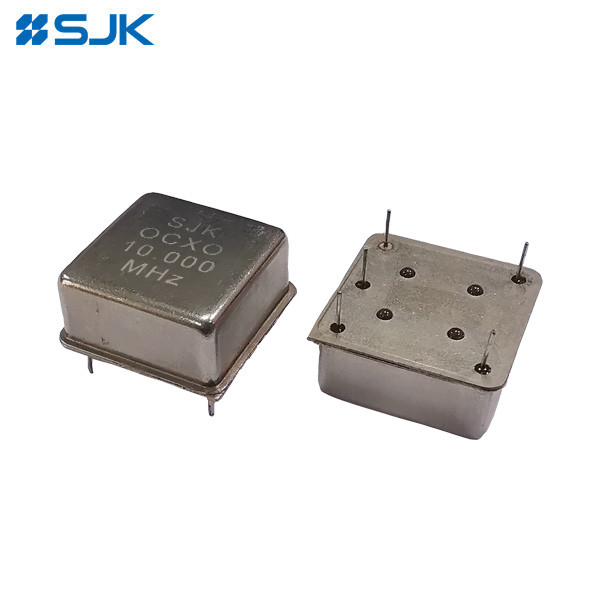

Name: 3X Series Thru-Hole 20 * 20 OCXO Phạm vi tần số cao 5MHz-40MHz Tính ổn định cao 10ppb Đối với viễn thông
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: NHÚNG 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Tên thương hiệu:	SJK
Số mẫu:	NHÚNG 20*20 OCXO
MOQ:	100 bộ
Giá bán:	Negotiate
Chi tiết bao bì:	1000 cái/hộp
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

SGS, RoHS, REACH

Điểm:

Dòng 3X NHÚNG 20*20 OCXO

Phạm vi tần số:

5 MHz đến 40 MHz

Kích thước gói:

20,6*20,6*11,0mm

Loại gói:

Thông qua các lỗ

Loại đầu ra:

HCMOS

Cung cấp hiệu điện thế:

3,3V /5V

Khả năng cung cấp:

30 nghìn chiếc mỗi tháng

Làm nổi bật:

Máy dao động ocxo 20 x 20

Oxo oscillator 5MHz

Máy dao động tần số cao 40MHz

Mô tả sản phẩm

3X Series Thru-hole 20 * 20 OCXO Phạm vi tần số cao 5MHz-40MHz Độ ổn định cao 10ppb Đối với viễn thông

Đặc điểm:

Kích thước 20,6 × 20,6 × 11,0mm, gói bao phủ kim loại xuyên lỗ
3.3V, 5V điện áp cung cấp
Thạch tinh cắt SC
Loại đầu ra: HCMOS
Phạm vi tần số cao: 5MHz ~ 40MHz
±10ppb ổn định trên -40°C~+85°C
Điều khiển điện áp (Electronic Frequency Tuning) có sẵn
Ứng dụng cho SDH/SONET, Kiểm tra & Thiết bị, Synthesizer, Chuyển đổi kỹ thuật số, Vòng mạch thời gian tham chiếu, v.v.
Phù hợp với RoHS / Không có Pb

Thông số kỹ thuật điện tử:

Điểm		3X DIP 20*20 OCXO
Hình dạng sóng đầu ra		HCMOS
Phạm vi tần số		5MHz đến 40MHz
Điện áp cung cấp		3.3V		5V
Độ dung nạp hiệu chuẩn ban đầu		± 500ppb (tối đa)
		Vcon = +1,65V		Vcon=+2,5V
Loại cắt tinh thể được sử dụng		SC-Cut Crystal
Sự ổn định tần số	so với nhiệt độ	±10ppb tối đa trên -30°C đến +70°C
		±10ppb tối đa trên -30°C đến +70°C
		± 10 ppb tối đa trên -40°C đến +85°C
	VS Điện áp cung cấp	±10ppb tối đa (Vcc±5%)
	vs Thời gian nóng lên	3 phút tối đa. Trong vòng ± 50ppb tần số tham chiếu của nó
	so với lão hóa	± 0,5ppb tối đa./sau 30 ngày; ± 50ppb tối đa./năm đầu tiên; ± 300ppb tối đa trong 10 năm.
Kiểm soát điện áp Pin 1 (EFC)	Phạm vi điều chỉnh tần số	± 0,5ppm phút, ± 2ppm tối đa.
	Phạm vi điện áp điều khiển	+1,65V±1,65V		+2,5V±2,5V
	Chức năng chuyển	Tốt: Tăng điện áp điều khiển tăng tần số đầu ra.
	Kháng input	100 KΩ phút.
	Tính tuyến tính của EFC	± 10% tối đa.
Sức mạnh	Phân tán năng lượng (@ 25°C)	1.3Watt tối đa ở trạng thái ổn định; 800mA tối đa khi bật
Sản lượng	Logic đầu ra cao (V)_Oh.)	+2,4V phút.		+3,5V phút.
	Logic đầu ra thấp (V)_OL)	+0,5V tối đa.		+0,5V tối đa.
	Chu kỳ làm việc	45 ~ 55%
	Trọng lượng	15pF
	Thời gian tăng / thời gian giảm	7nS tối đa (20% ~ 80% dạng sóng)
	Phong độ tiếng ồn Offset [20MHz](Loại.)	10Hz	100Hz	1KHz	10KHz
		-115dBc	-135dBc	-145dBc	-150dBc
Nhiệt độ hoạt động		-20~+70°C, -40~+85°C, hoặc chỉ định
Nhiệt độ lưu trữ		-55~+125°C
Kích thước gói (LWH)		20.620.611.0mm
Đơn vị đóng gói		1000pcs/box

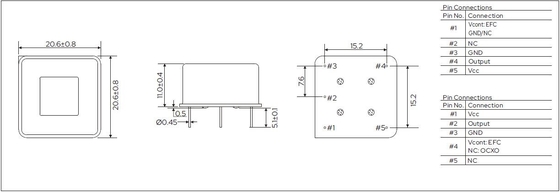

Kích thước:

3X Series Thru-Hole 20 * 20 OCXO Phạm vi tần số cao 5MHz-40MHz Tính ổn định cao 10ppb Đối với viễn thông 0
