| Tên thương hiệu: | SJK |
| Số mẫu: | SiT9365AI -4B2-33E125.000000T |
| MOQ: | 1000pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 1000 CÁI/CUỘN |
| Điều khoản thanh toán: | T/T |

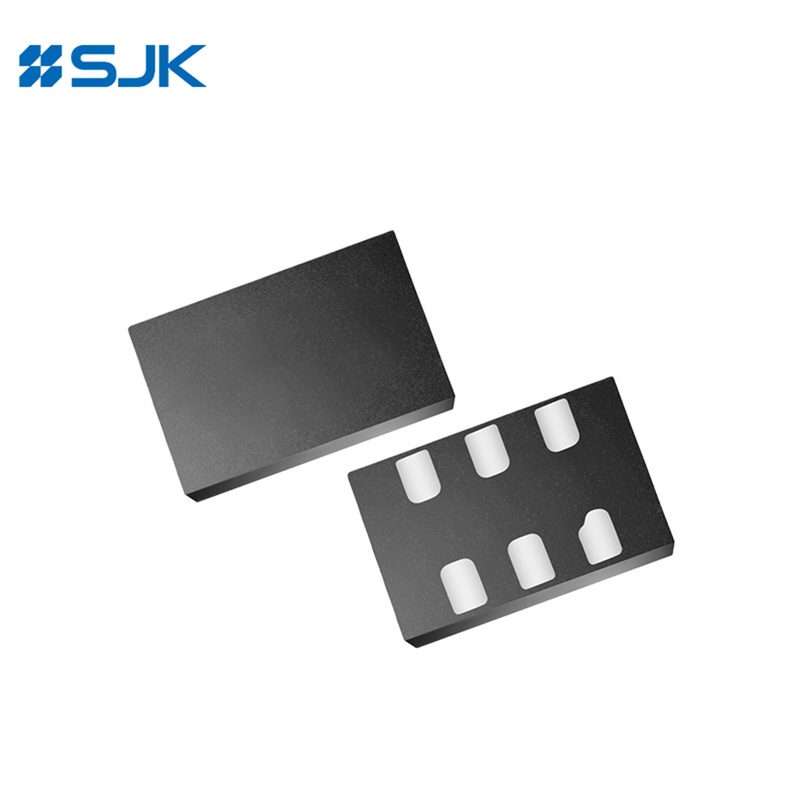

SMD 5032 Low-Jitter MEMS HCSL Differencial Oscillator With 6Pads Hỗ trợ 1-220MHz 2.25-3.63V
Đặc điểm
Bất kỳ tần số nào từ 1MHz đến 220MHz chính xác đến 6 chữ số thập phân
Nhiệt độ rộng từ -40 oC đến 105 oC
0.1ps RMS pha jitter trên 12KHz đến 20MHz
Phạm vi nhiệt độ công nghiệp và thương mại mở rộng
Các loại tín hiệu đầu ra LVDS & LVPECL
Kích thước 3,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm
Đặt tự động và hàn dòng lại
Ứng dụng: 10G Ethernet, SONET, SATA, SAS, Telecom, Storage, Server, vv
Phù hợp với RoHS / Không có Pb
Thông số kỹ thuật
| Loại | SiT9365 MEMS |
| Loại đầu ra | HCSL |
| Phạm vi tần số | 1~220MHz |
| Điện áp cung cấp | 2.5V/2.8V/3V/3.3V/2.25~3.62V |
| Sự ổn định tần số | ± 10ppm ~ ± 25ppm, hoặc chỉ định |
| Nhiệt độ hoạt động | -40~+85°C, -40~+105°C |
| Điện áp đầu vào cao (VIH) | 70% Vdd |
| Điện áp đầu vào thấp (VIL) | 30% Vdd |
| Khống chế kéo lên đầu vào | 250KΩ Μmax (Pin1 Logic High) |
| 2MΩ Μin. (Pin1 Logic Low) | |
| Thời gian khởi động | 3ms tối đa. |
| Thời gian tiếp tục | 3.8μs tối đa. |
| Chu kỳ làm việc | 45 ~ 55% |
| Tiêu thụ hiện tại | 89mA tối đa. |
| OE tắt nguồn cung cấp | 58mA tối đa. |
| Điện áp đầu ra khác biệt | 450mV tối đa. |
| Nguồn thoát thoát khử hoạt động | 1 μA Max. |
| Điện dự phòng | 100μA tối đa. |
| Thay đổi cường độ VOD | 50mV |
| Điện áp Offset | 1.375V tối đa. |
| Sự thay đổi cường độ VOS | 50mV tối đa. |
| Thời gian tăng / giảm | 290ps tối đa. |
| Khả năng / Khóa thời gian OE | 3.8ns tối đa. |
| RMS Period Jitter | 1.6PS tối đa. |
| RMS Period Jitter (thứ ngẫu nhiên) | 0.32pS tối đa. |
| Phạm vi nhiệt độ lưu trữ | -60 ~ + 150 °C |
| Đơn vị đóng gói |
3225: 3000pcs/reel 5032 / 7050: 1000pcs./reel |

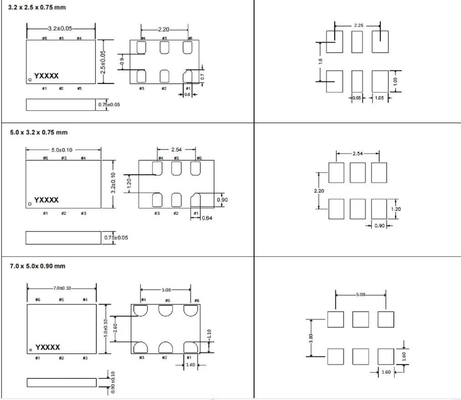

Kích thước [mm]
