| Tên thương hiệu: | SJK |
| Số mẫu: | SiT8009BC-21-18E-128.000000D |
| MOQ: | 100pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 3Kpcs/Reel hoặc 1Kpcs/Reel |
| Điều khoản thanh toán: | T/T |

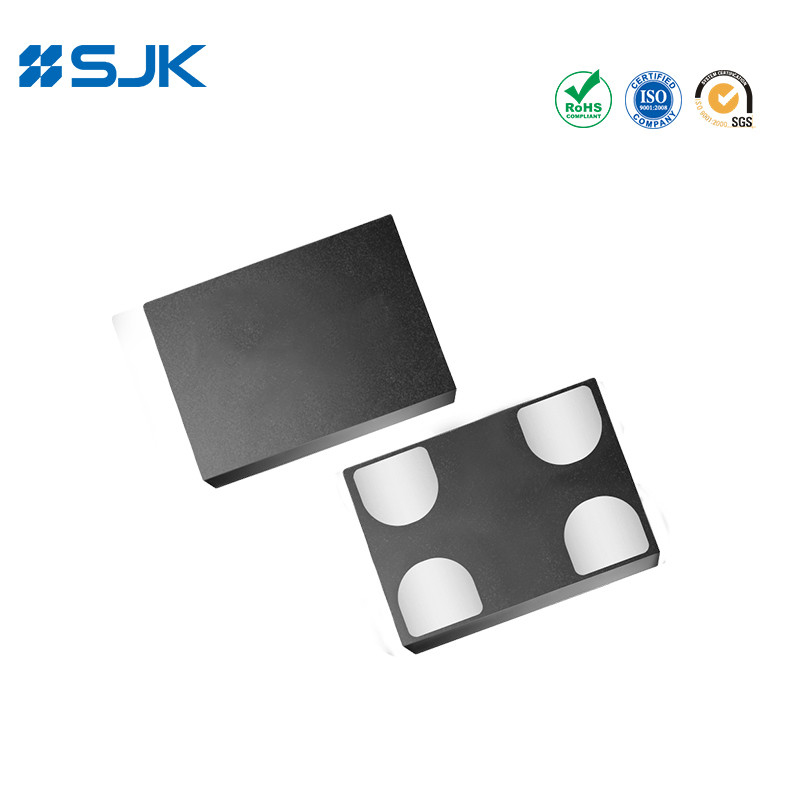

SJK8009 3225 Máy dao động tần số cao công suất thấp với gói SOT23-5 115 đến 137MHz -40~+125°C
Đặc điểm
Phạm vi tần số từ 110MHz đến 137MHz
Sự ổn định tần số tuyệt vời thấp đến ± 20ppm
Năng lượng tiêu thụ thấp 4,9mA ở 1.8V
Chế độ chờ để kéo dài tuổi thọ pin
Thời gian khởi động nhanh 5ms
Loại đầu ra LVCMOS/HCMOS
Kích thước 2.0 x 1.6, 2,5 x 2.03,2 x 2.55,0 x 3.2, 7,0 × 5,0 mm × mm
Đặt tự động và hàn dòng lại
Ứng dụng: DSC, Ethernet, USB, SATA, IP Cam, điện tử y tế, âm thanh và video, trung tâm dữ liệu, vv
Phù hợp với RoHS / Không có Pb
Thông số kỹ thuật
| Loại | SJK8009 Máy dao động MEMS công suất thấp |
| Loại đầu ra | LVCMOS / HCMOS |
| Phạm vi tần số | 110~137MHz |
| Điện áp cung cấp | 1.8~3.3V |
| Sự ổn định tần số | ±20ppm, ±25ppm, hoặc chỉ định |
| Tiêu thụ hiện tại | 7.5mA tối đa. |
| Điện dự phòng | 4.3mA tối đa. |
| OE Disable hiện tại | 4.2mA tối đa. |
| Nhiệt độ hoạt động | -40~+85°C |
| Chu kỳ làm việc | 45 ~ 55% |
| Thời gian tăng / giảm | 2.5ns tối đa. |
| Voltage Vol (Max.) / Voh (Min.) | 10%Vcc / 90%Vcc |
| Điện áp Vil (Max.) / Vih (Min.) | 30%Vcc / 70%Vcc |
| Khống chế kéo lên đầu vào | 150KΩ tối đa. |
| 2MΩ Min. (Pin1 Logic Low) | |
| Thời gian khởi động | 5ms tối đa. |
| Khả năng / Khóa thời gian | 122n tối đa. |
| Thời gian tiếp tục | 5ms tối đa. |
| RMS Period Jitter | 4ps tối đa. |
| Tiêu điểm đến đỉnh thời kỳ Jitter | 30ps tối đa. |
| RMS Phase Jitter (12KHz ~ 20MHz) | 2ps tối đa. |
| Nhiệt độ lưu trữ | -60 ~ + 150 °C |
| Đơn vị đóng gói |
2016 / 2520 / 3225: 3000pcs/reel 5032 / 7050: 1000pcs/reel |

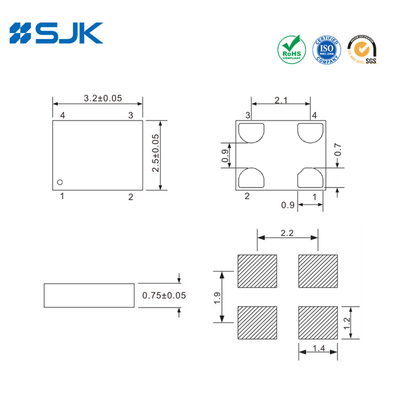

Kích thước [mm]
+86-755-88352869
Rita@q-crystal.com
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
