| Tên thương hiệu: | SJK |
| Số mẫu: | SiT8209AC-23-25E-156.000000T |
| MOQ: | 100pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 3Kpcs/Reel hoặc 1Kpcs/Reel |
| Điều khoản thanh toán: | T/T |

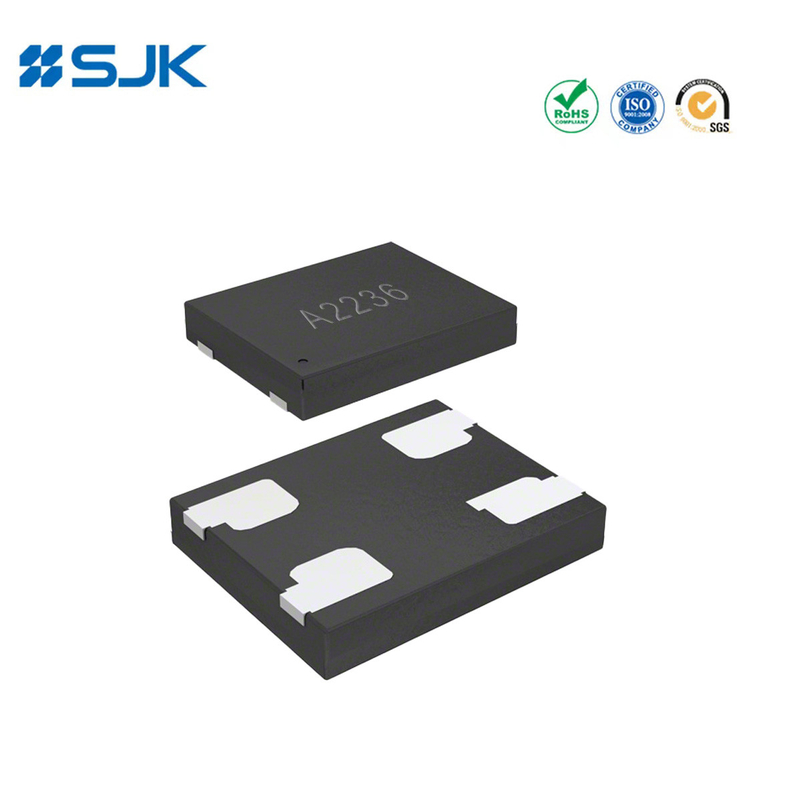

SJK8209 2520 Máy dao động MEMS với tần số cao 80 đến 220 MHz Hiệu suất cao ±10 đến ±50 ppm cho viễn thông, mạng
Đặc điểm
Bất kỳ tần số nào giữa 80.000001 và 220 MHz chính xác đến 6 chữ số thập phân
100% thay thế pin-to-pin drop-in cho các máy dao động dựa trên thạch anh
Trật độ pha cực thấp: 0,5 ps (12 kHz đến 20 MHz)
Sự ổn định tần số thấp đến ± 10 PPM
Phạm vi nhiệt độ công nghiệp hoặc thương mại mở rộng
Khả năng đầu ra tương thích LVCMOS/LVTTL
Các gói tiêu chuẩn 4 chân: 2,5 x 2.0, 3,2 x 2.55,0 x 3.2, 7,0 x 5,0 mm x mm
Độ tin cậy silicon xuất sắc là 2 FIT hoặc 500 triệu giờ MTBF
Không chứa Pb, phù hợp với RoHS và REACH
Thời gian dẫn đầu cực ngắn
Ứng dụng
SATA, SAS, Ethernet, 10-Gigabit Ethernet, SONET, PCI Express, video, không dây
Máy tính, lưu trữ, mạng, viễn thông, điều khiển công nghiệp
Thông số kỹ thuật
| Loại | SJK8209 Máy dao động MEMS tần số cao hiệu suất cao |
| Loại đầu ra | LVCMOS/LVTTL |
| Phạm vi tần số | 80-220MHz |
| Điện áp cung cấp | 1.8V,2.5V,2.8V,3.3V |
| Sự ổn định tần số | ±10ppm |
| Tiêu thụ hiện tại | 36mA tối đa. |
| Điện dự phòng | 70mA tối đa. |
| OE Disable hiện tại | 31mA tối đa. |
| Nhiệt độ hoạt động | -40~+85°C |
| Chu kỳ làm việc | 45 ~ 55% |
| Thời gian tăng / giảm | 2.0ns Max. |
| Voltage Vol (Max.) / Voh (Min.) | 10%Vcc / 90%Vcc |
| Điện áp Vil (Max.) / Vih (Min.) | 30%Vcc / 70%Vcc |
| Khống chế kéo lên đầu vào | 250KΩ tối đa. |
| 2MΩ Min. (Pin1 Logic Low) | |
| Thời gian khởi động | 5ms tối đa. |
| Khả năng / Khóa thời gian | 122n tối đa. |
| Thời gian tiếp tục | 5ms tối đa. |
| RMS Period Jitter | 4ps tối đa. |
| Tiêu điểm đến đỉnh thời kỳ Jitter | 30ps tối đa. |
| RMS Phase Jitter (12KHz ~ 20MHz) | 2ps tối đa. |
| Nhiệt độ lưu trữ | -60 ~ + 150 °C |
| Đơn vị đóng gói |
2016 / 2520 / 3225: 3000pcs/reel 5032 / 7050: 1000pcs/reel |

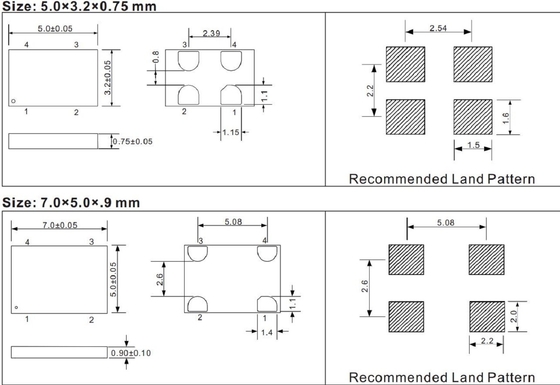

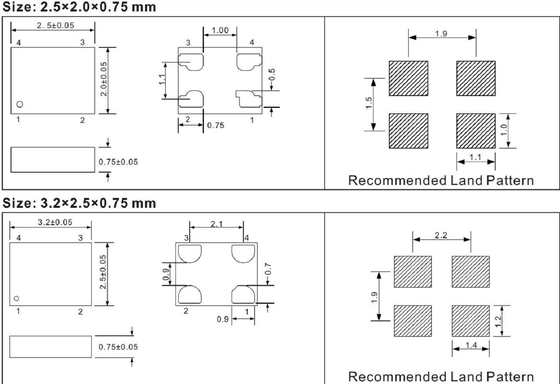

Kích thước [mm]
+86-755-88352869
Rita@q-crystal.com
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
