| Tên thương hiệu: | SJK |
| Số mẫu: | SJK-9MA0000M5Z04J1A6 OR SJK-9MA0000MAB04J1A6 |
| MOQ: | 10pcs |
| Giá bán: | negotiable |
| Chi tiết bao bì: | 100pcs/Bag |
| Điều khoản thanh toán: | T/T |
Thru-Hole 25*25*12mm OCXO 5~100MHz 5.0V hoặc 12V ±100ppb -30~+70°C Đối với mạch thời gian tham chiếu
Đặc điểm

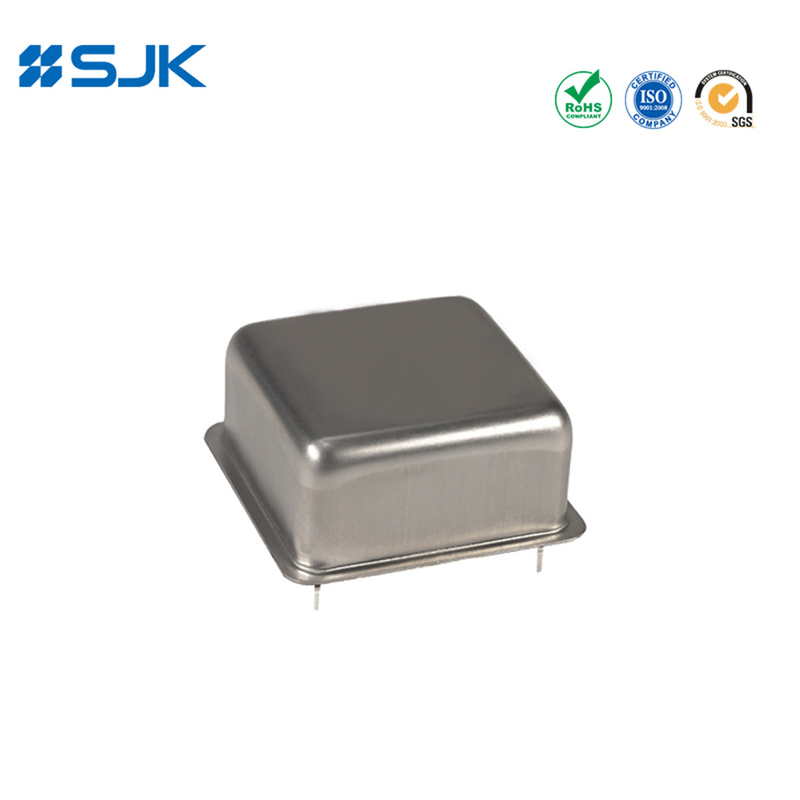

OCXO (Oven Controlled Crystal Oscillator)
Thông thường 25,4 × 25,4 × 12,7mm DIP Through-hole OCXO
Phạm vi tần số từ 5MHz đến 100MHz
±3ppb ổn định tần số trên -40 ~ + 85 °C
Stratum 3 (Tổng cộng ± 0,3ppm bao gồm 10 năm lão hóa)
Nâng nhiệt rất nhanh và ổn định chính xác
Ứng dụng: Trạm cơ sở, Chuyển đổi kỹ thuật số, Thiết bị thử nghiệm, Thiết bị đo, SDH, SONET, vv
Phù hợp với RoHS & Không có Pb
Thông số kỹ thuật
| Loại | 9M DIP OCXO | ||
| Loại đầu ra | LVTTL/Sine wave | ||
| Trọng lượng đầu ra | 15pF, hoặc chỉ định | ||
| Hình dạng sóng đầu ra | Bốn góc | ||
| Điện áp cung cấp | 3.3V/5.0V | 12V | |
| Phạm vi tần số | 5~40MHz | 10~100MHz | |
| Nhiệt độ hoạt động | -40 ~ + 85 °C, hoặc xác định | ||
| Sự ổn định tần số | Độ dung nạp tần số | ± 10ppb tối đa. | |
| so với nhiệt độ hoạt động | ±3ppb~±10ppb | ||
| so với điện áp cung cấp | ± 5ppb tối đa (± 5 thay đổi) | ||
| so với tải | ±5ppb tối đa (±10 thay đổi) | ||
| so với lão hóa | ±0,5ppb/ngày, ±50ppb/năm, ±0,3ppm/10 năm | ||
| Voltage Vol (Max.) /Voh (Min.) | 0.1Vcc/0.9Vcc | ||
| Chu kỳ làm việc | 45 ~ 55% | ||
| Lừa dối | -60dBc | ||
| Đáp nhiệt | ±10ppb (Trong 2 phút @+25, tham chiếu đến 1 giờ) | ||
| Tiêu thụ năng lượng (tình trạng ổn định) | 1.3W tối đa. | ||
| Phạm vi điều chỉnh tần số | ± 0,5ppm (+1,65V±1,65V/+2,5V±2,5V/+5V±5) | ||
| Tiếng ồn pha @20MHz | @10Hz | -120dBc/Hz | |
| @100Hz | -135dBc/Hz | ||
| @ 1KHz | -145dBc/Hz | ||
| @10KHz | -150dBc/Hz | ||
| Đơn vị đóng gói | 100 miếng. | ||

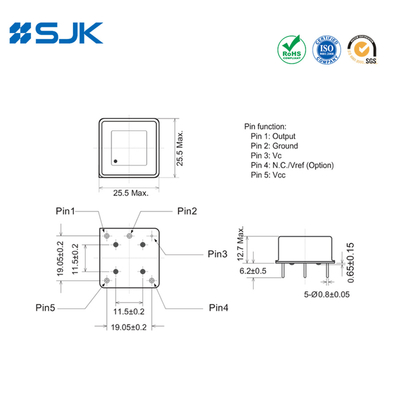

Kích thước [mm]
